NineX400
NINEX 400は、既存NINEXケースを使用してスマートフォンに適用した光学顕微鏡です。
高額な顕微鏡ではなくても、顕微鏡倍率 100倍、スマートフォンデジタル倍率を含むと最大400倍率の高倍率画像を得ることができます。また、直接照明(同軸照明)と下部照明の二つの顕微鏡としての役割を行っているとともに、フィルターホルダーを取り付けて特殊試料も観察できます(基本の偏光フィルターを内蔵)。
ステージに調整つまみを用いて焦点距離の調整が可能で、スマートフォンカメラの本来の機能を活かすことで、画像資料を管理しやすく、高い効率性を発揮します。
専用アプリケーション「NINEX Scope」のNINEX 400をダウンロードすれば、精密サイズ測定(長さ∙角度∙面積)が可能になります。
(適用モデル : iPhone5/5S, iPhone6/6S, iPhone6+/6S+, iPhone7/8, iPhone7+/8+)
視野(FOV) | Φ1 |
焦点距離(f) | 5mm |
倍率(M) | 100x~400x |
体積 | 88x76x118mm |

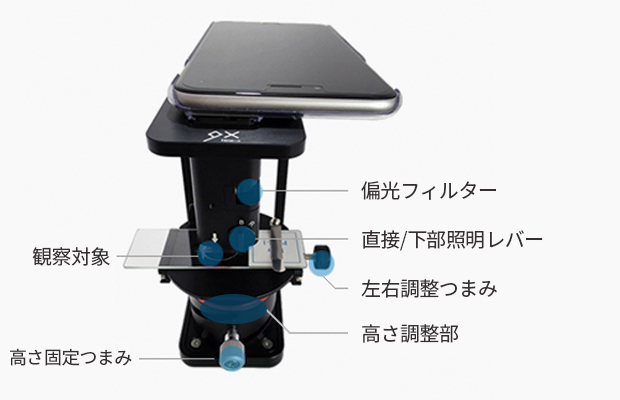

![](/wp-content/uploads/2019/01/ninex400_ja1.jpg)
操作手順
![](/wp-content/uploads/2018/12/ninex400_use1.jpg)
1
スマートフォン後ろのカメラ部の溝にNINEX400を取り付けます。
![](/wp-content/uploads/2018/12/ninex400_use2.jpg)
2
観察サンプルを商品のステージに置きます。
![](/wp-content/uploads/2018/12/ninex400_use3.jpg)
3
スマートフォンのカメラアプリケーションを起動します。
(NineX Scope)
![](/wp-content/uploads/2018/12/ninex400_use4.jpg)
4
ステージを、左右調整つまみを使って対象物の焦点を合わせます。
![](/wp-content/uploads/2018/12/ninex400_use5.jpg)
5
使用用途に応じて、直接照明・下部照明に切替えて使用できます。
(直接照明:不透明な物体向け、下部照明:透明な物体向け)
NineX400
三台の顕微鏡に化ける一台のスマートフォンを心行くまでご堪能ください!
![](/wp-content/uploads/2019/01/Nine400_zh1-3.png)
![](/wp-content/uploads/2019/01/Nine400_zh2-3.png)
![](/wp-content/uploads/2019/01/Nine400_zh3-2.png)
使用例
![](/wp-content/uploads/2018/12/ninex400_ex1.png)
PCB 検査
![](/wp-content/uploads/2018/12/ninex400_ex2.png)
ITO LCD
![](/wp-content/uploads/2018/12/ninex400_ex3.png)
半導体
![](/wp-content/uploads/2018/12/ninex400_ex4.png)
長方形面積測定
![](/wp-content/uploads/2018/12/ninex400_ex5.png)
角度測定
![](/wp-content/uploads/2018/12/ninex400_ex6.png)
血液塗抹検査
![](/wp-content/uploads/2018/12/ninex400_ex7.png)
舌の味蕾
![](/wp-content/uploads/2018/12/ninex400_ex8.png)
毛包虫
![](/wp-content/uploads/2018/12/ninex400_ex9.png)
アオミドロ
